CONTROLLO NON DISTRUTTIVO CON LIQUIDI PENETRANTI


Il metodo di controllo con liquidi penetranti (Penetring Test) è basato sul’esame visivo della superficie dopo l’applicazione, in sequenza, di un prodotto penetrante e di un rivelatore.

In sostanza, il metodo rende visibili discontinuità affioranti in superficie non visibili o difficilmente visibili ad occhio nudo.

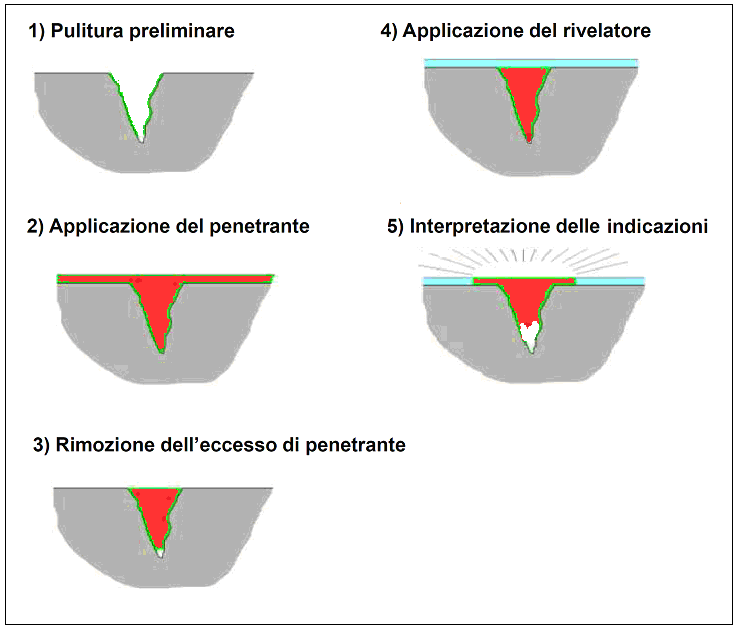

Fase 1 – La superficie da indagare deve essere perfettamente pulita.

Fase 2 – Si spruzza un prodotto speciale (spray rosso) che ha la capacità di penetrare all’interno di eventuali discontinuità affioranti in superficie (cricche) sfruttando il fenomeno fisico della capillarità.

Fase 3 – Si lascia agire il prodotto penetrante per alcuni minuti, poi si lava completamente la superficie con acqua a bassa pressione.

Fase 4 – Si applica uno spray rivelatore (tipo talco bianco) che ricopre completamente la superficie.

Fase 5 – Il liquido penetrante rosso eventualmente presente all’interno di una cricca viene a contatto con il rivelatore bianco e assorbito fuori dalla discontinuità. In pratica il rivelatore favorisce la risalita capillare del penetrante rosso che indica al tecnico la presenza di un difetto.

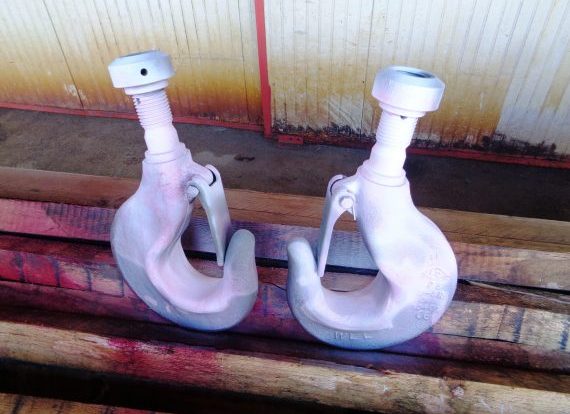

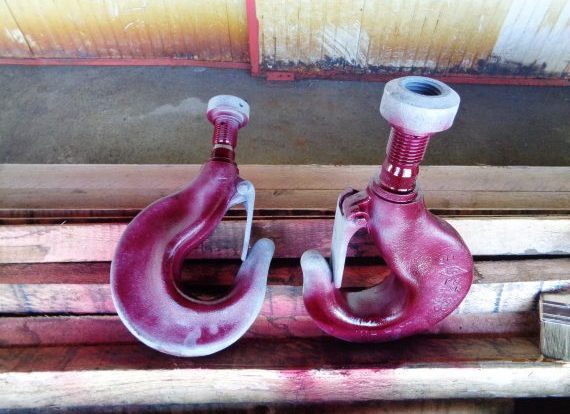

Controllo completo ganci di sollevamento carroponte bitrave a doppio carrello

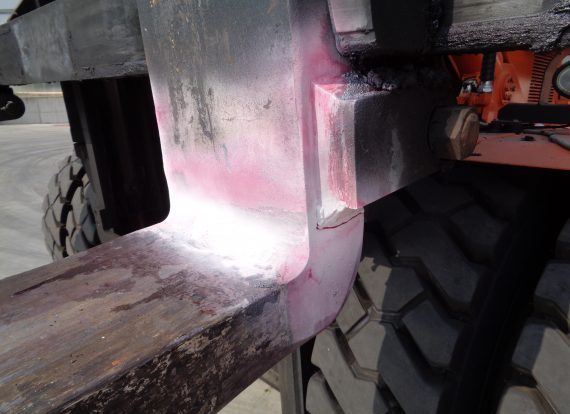

Controllo su gomiti forche muletto con evidenza di una cricca rilevata

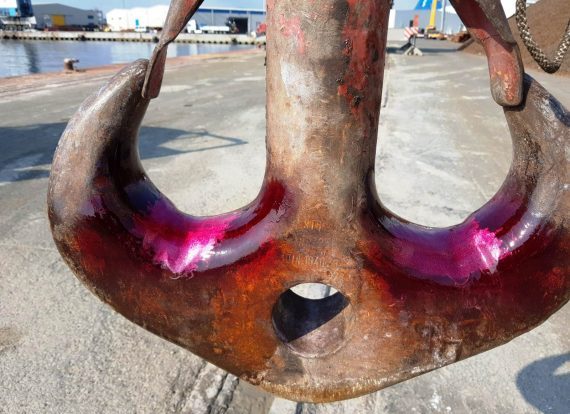

Controllo su gancio doppio di gru portuale

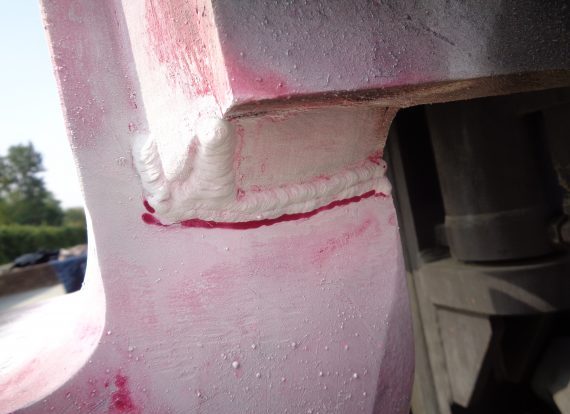

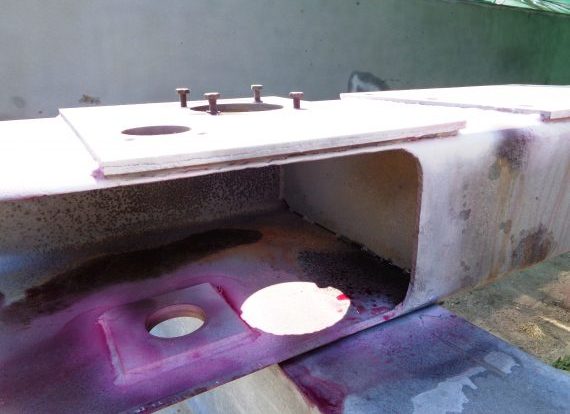

Controllo su testata carroponte smontata e sabbiata

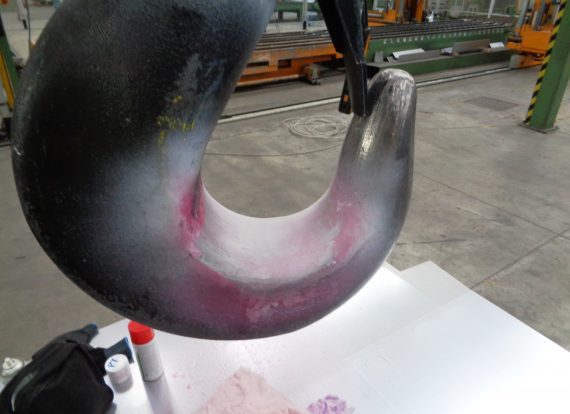

Controllo imbocco gancio carroponte

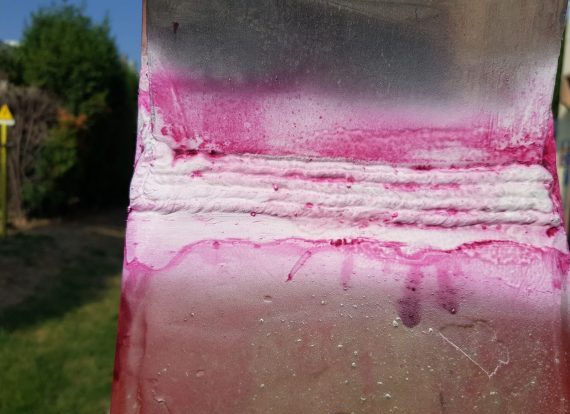

Controllo su una saldatura di riparazione

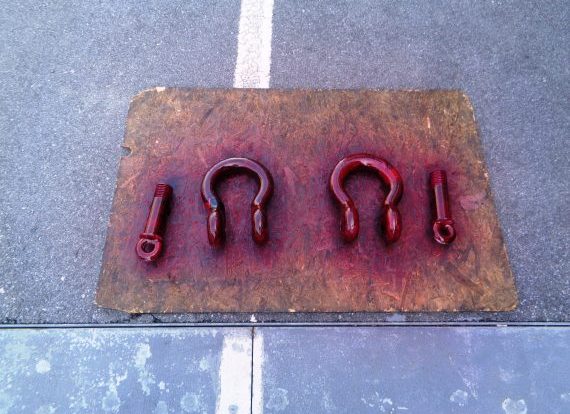

Liquidi penetranti su connettori a omega (grilli) e perni
