CONTROLLO NON DISTRUTTIVO DI TIPO VISIVO


Nel controllo di tipo visivo (VT – Visual Test) l’interpretazione e la valutazione dei risultati viene effettuata oggettivamente dall’operatore (qualificato 2° livello UNI ISO 9712:2012) in base a specifici parametri di accettabilità della particolare difettologia del componente in esame.

La competenza tecnica e l’esperienza del personale addetto ai controlli VT sono essenziali per assicurare l’affidabilità del risultato. I controlli visivi vengono generalmente utilizzati per rilevare difettologie superficiali e/o dimensionali quali deformazioni, cedimenti di collegamenti bullonati/saldati, usure e corrosioni significative, perdite di olio idraulico, rumorosità anomala di meccanismi (riduttori), ecc.

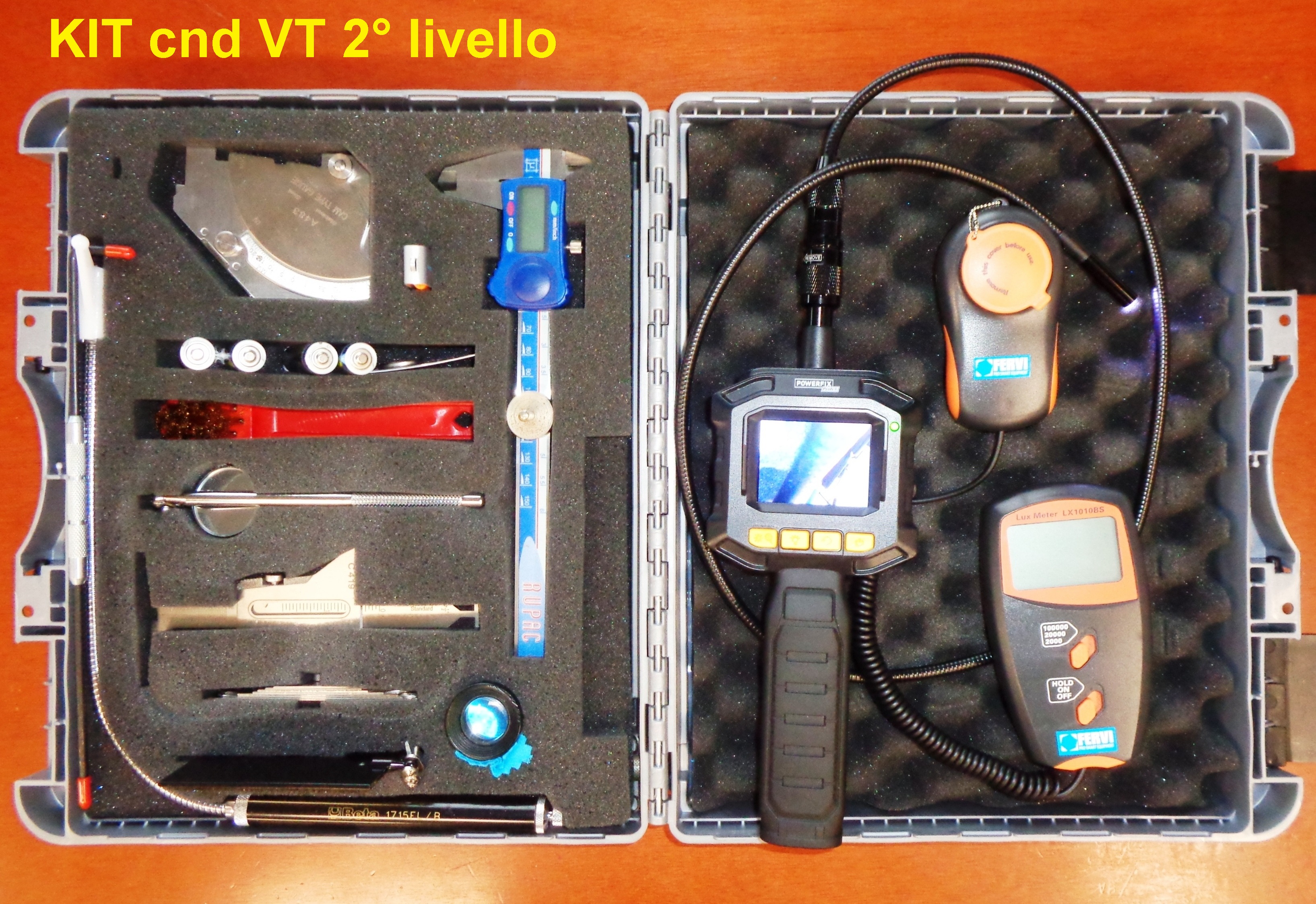

Vengono eseguiti con l’occhio umano ad una distanza della superficie in esame non maggiore di circa 60 cm con una angolazione non inferiore a 30°. Per migliorare ingrandimenti e visuale possono essere utilizzati lenti o altro. L’illuminazione, effettuata con opportune lampade, deve essere compresa tra i 150 ed i 600 lux.

Quando non è possibile accedere direttamente all’oggetto od alla superficie da esaminare, vengono utilizzate apparecchiature più o meno sofisticate, quali ad es. endoscopi, telecamere su drone, ecc.

In ogni caso, qualunque sia il mezzo utilizzato, gli strumenti devono avere una risoluzione almeno equivalente a quella dell’occhio umano.

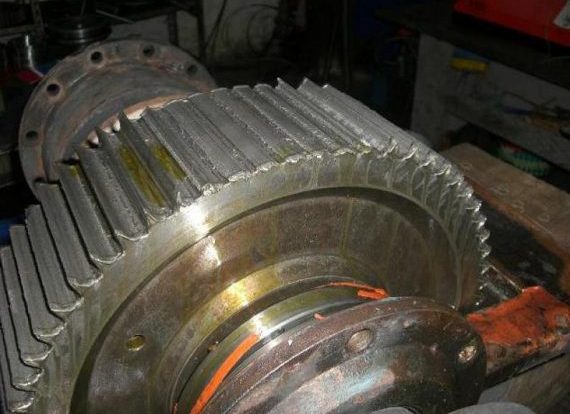

Meccanismo compromesso: ruota dentata sgranata

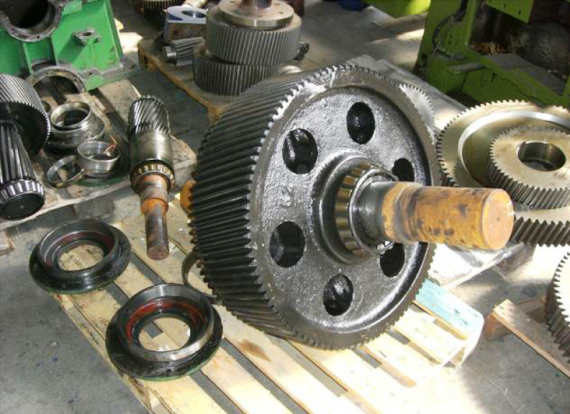

Smontaggio per ispezione meccanismi di sollevamento argano

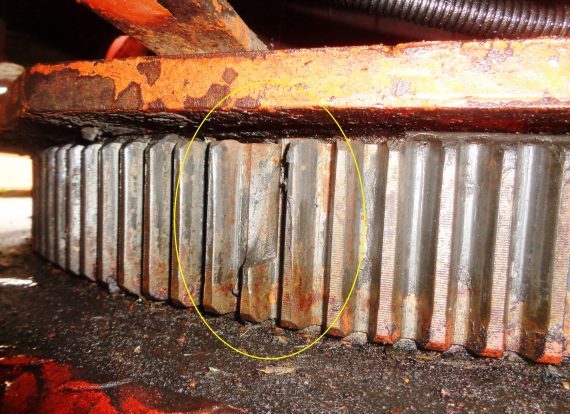

Denti rotti su ralla di una autogru

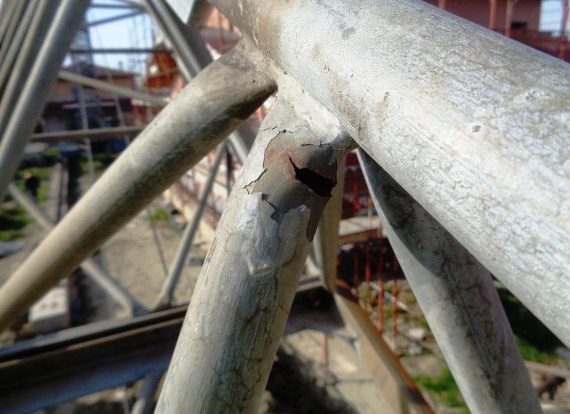

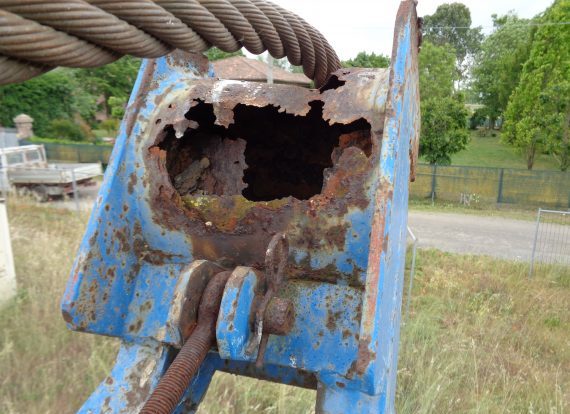

Grave caso di corrosione perforante sulla struttura di una gru a torre

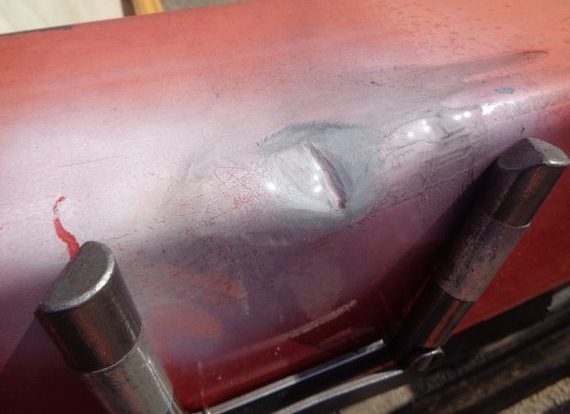

Deformazione da impatto sul braccio di una gru su autocarro

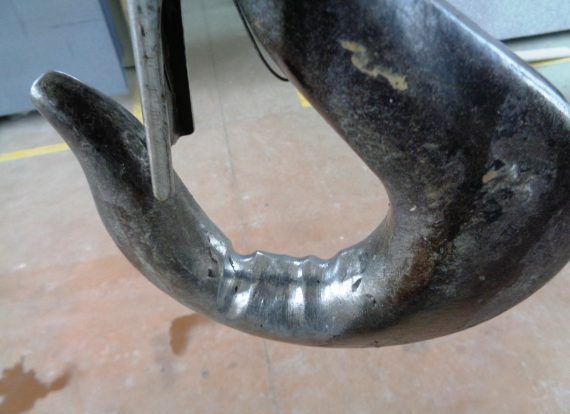

Gancio autogru usurato in modo inaccettabile

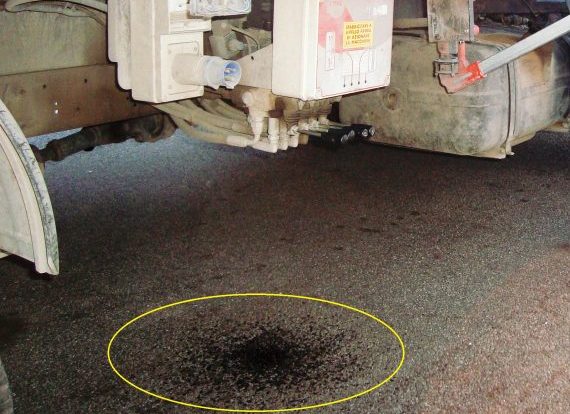

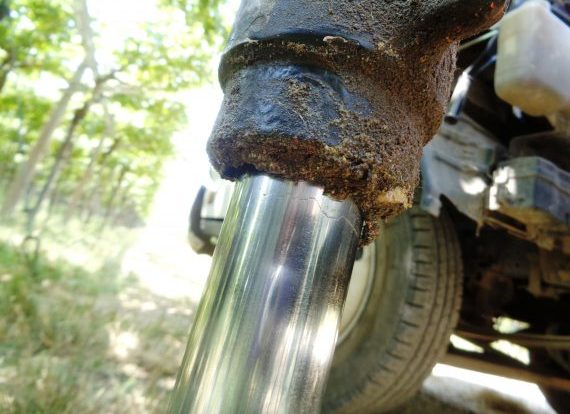

Gru su autocarro - Perdita di olio idraulico dallo stelo di uno stabilizzatore

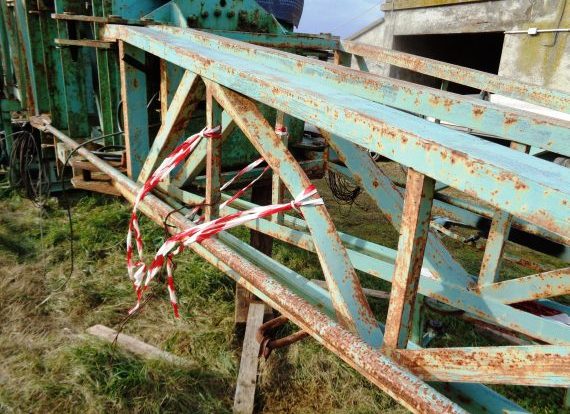

Ossidazione pronunciata e deformazione di elementi su una gru a torre a terra

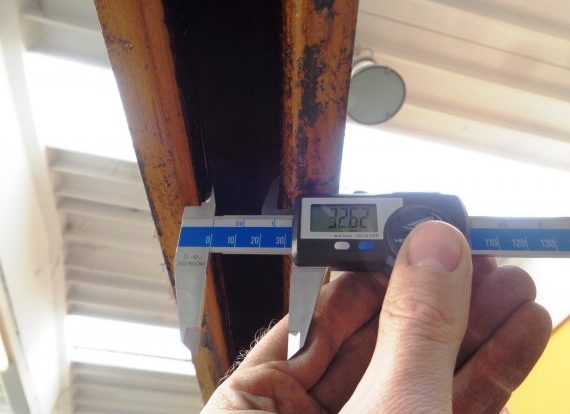

Eccessiva divaricazione del profilo a Omega del braccio di una gru a bandiera

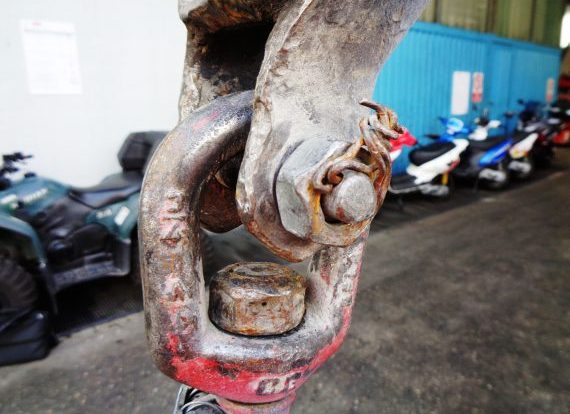

Mancanza di regolare coppiglia sul perno del gancio di una gru su autocarro

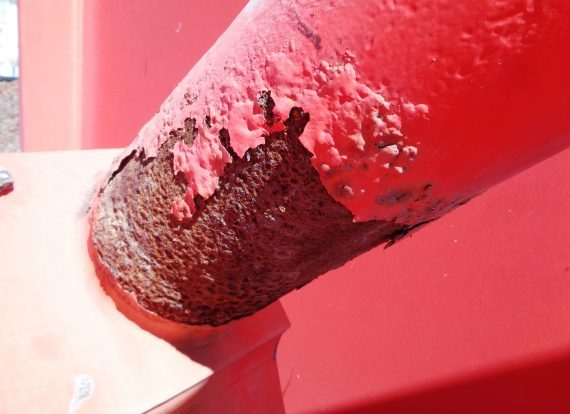

Pronunciata corrosione su tubolare braccio di una gru portuale





Tirante di gru a torre con fili rotti e pronunciata ossidazione





Gru su autocarro - Perdita di olio da valvola e fissaggio maldestro

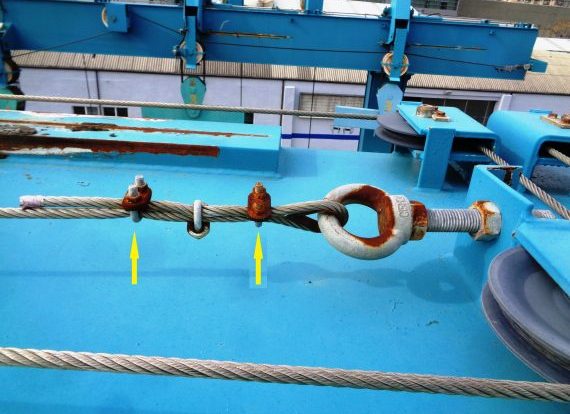

Errato posizionamento morsetti fune su una gru a cavaliere

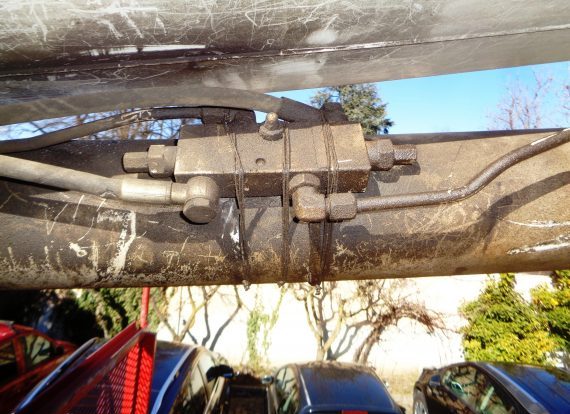

PLE - Perdita di olio idraulico da distributore

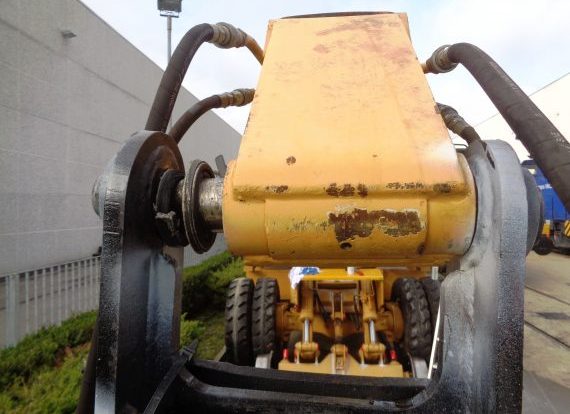

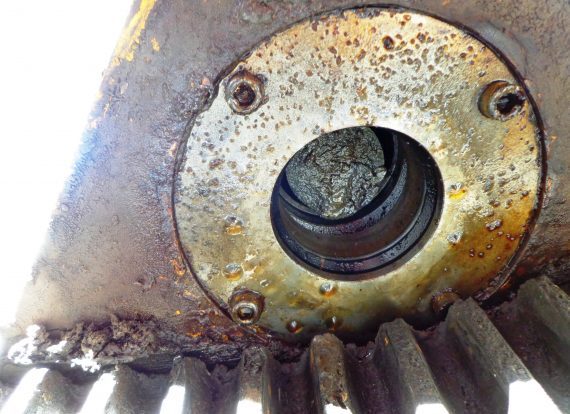

Sboccolamento perno di rotazione su un caricatore strada-rotaia

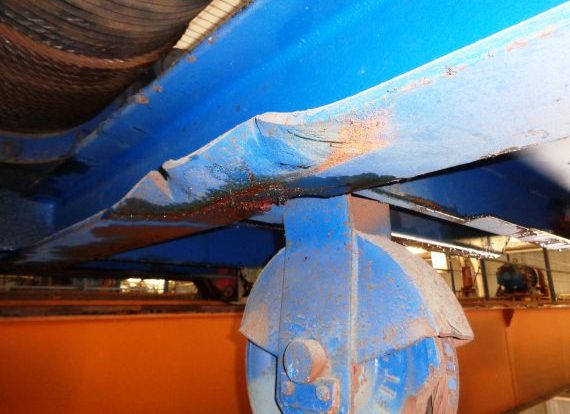

Carroponte - Grave danneggiamento da impatto su trave carrello

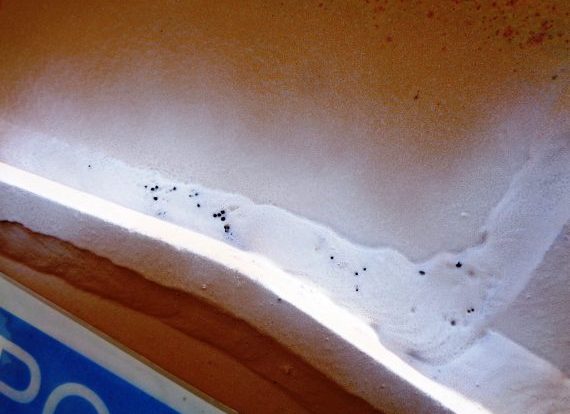

Porosità su una saldatura della struttura di una autogru

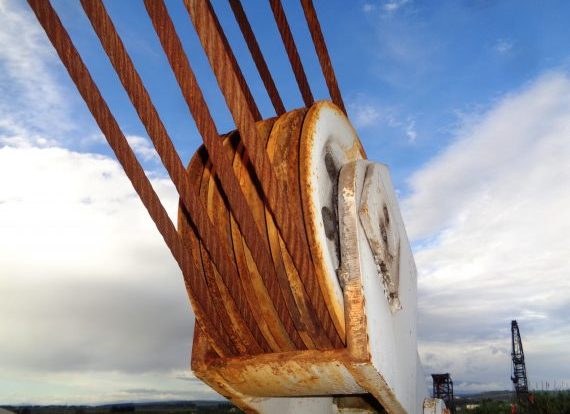

Gru portuale - Ossidazione significativa su gruppo brandeggio braccio

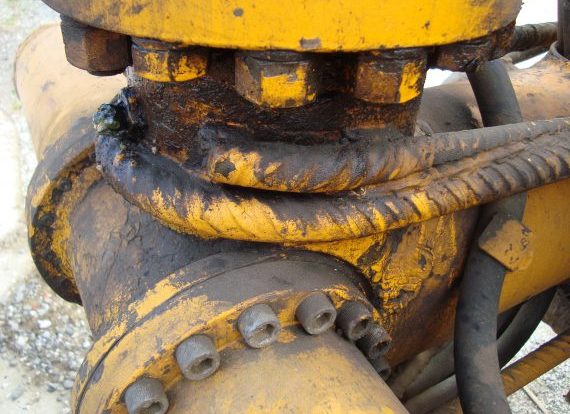

Gru idraulica - Assurdo rinforzo con barre ad aderenza migliorata





Tubolare rotto sul braccio di una gru a torre





Ovalizzazione della sede di un perno su una autogru

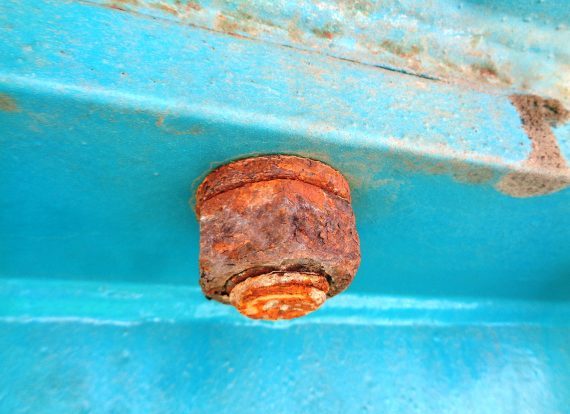

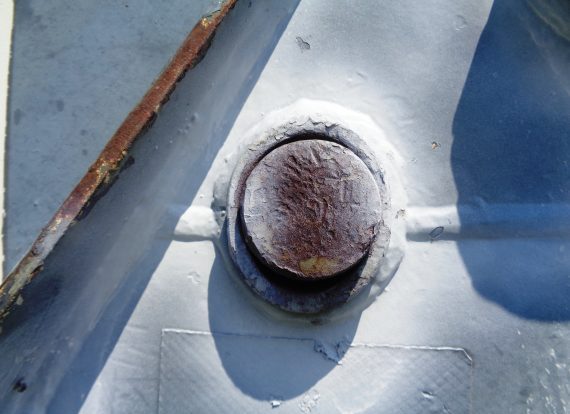

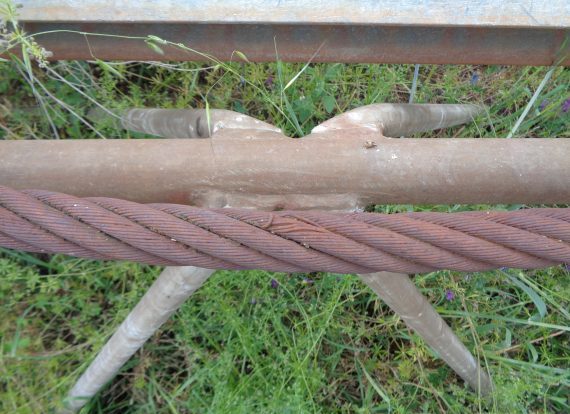

Bullone corroso collegamento travi di una gru a cavaliere

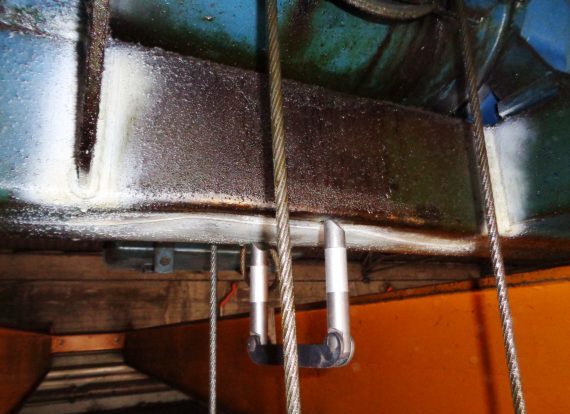

Carroponte - Deformazione da impatto su trave carrello

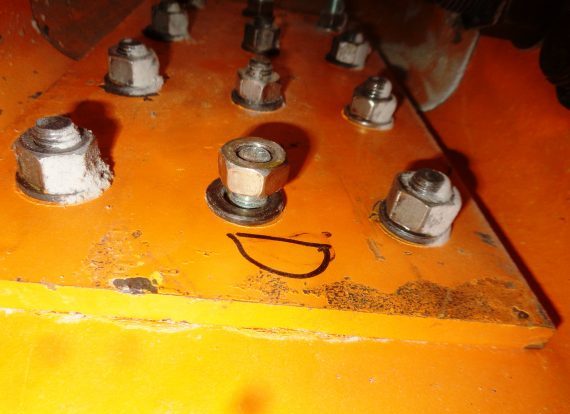

Bullone lento su piastra di irrigidimento

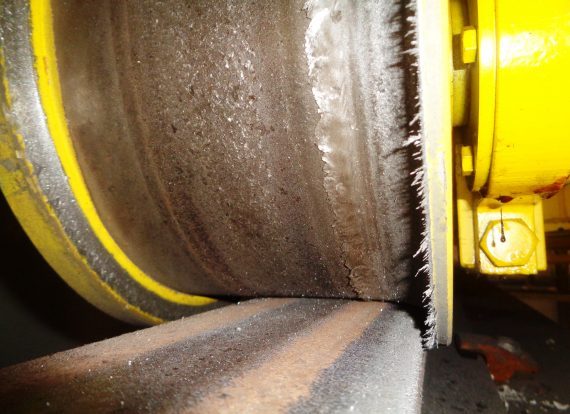

Carroponte - Buordino ruota di scorrimento consumato oltre i limiti

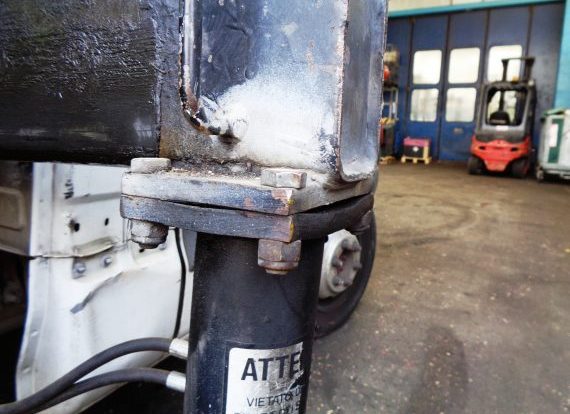

Deformazione dello stabilizzatore di una gru su autocarro

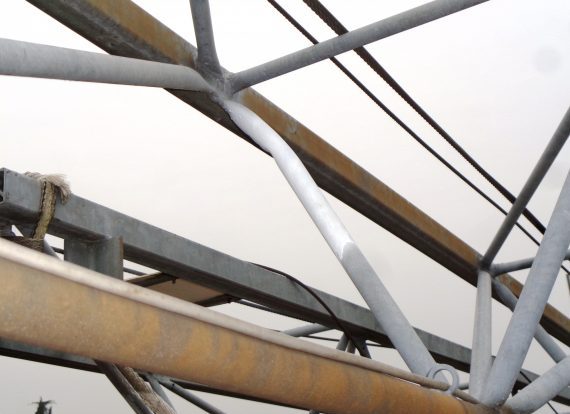

Deformazione di un tubolare del braccio di una gru a torre

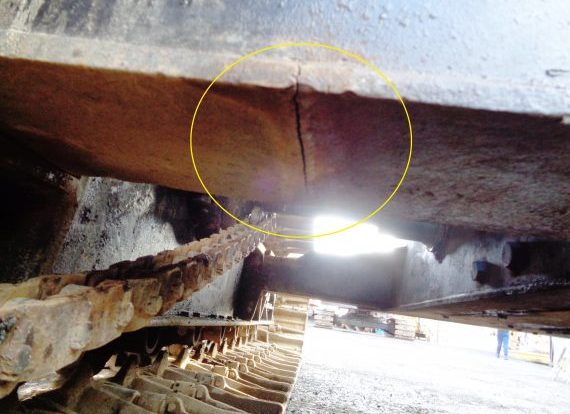

Grave crepa sul carro base di una autogru cingolata tralicciata

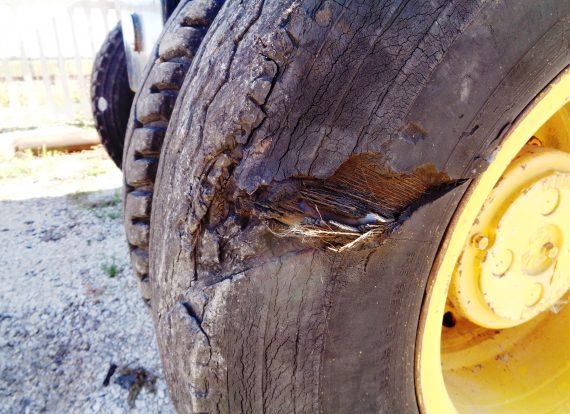

Pneumatico gravemente danneggiato di una autogru





Rottura pignone rotazione braccio sulla ralla di una gru a torre

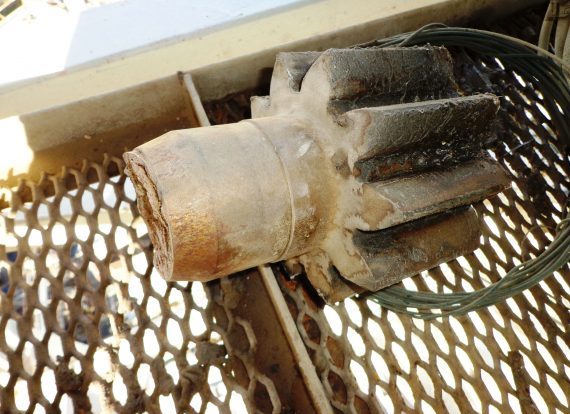

Pignone rotto per fatica

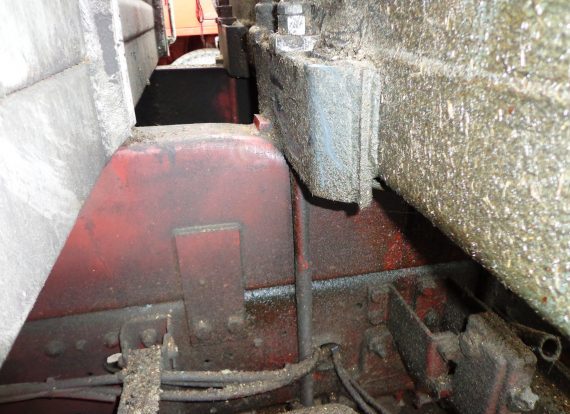

Gru su autocarro - Controtelaio sfondato

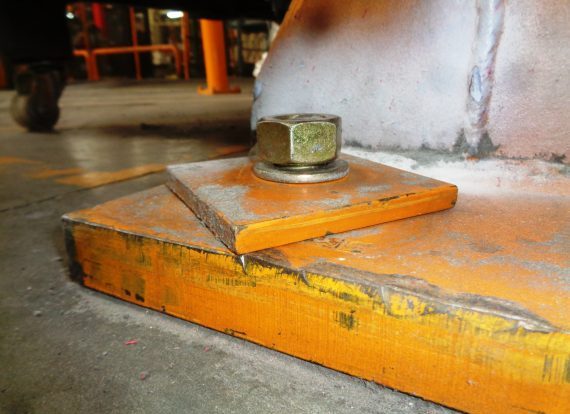

Bullone lento su base pilastro di sostegno monorotaia

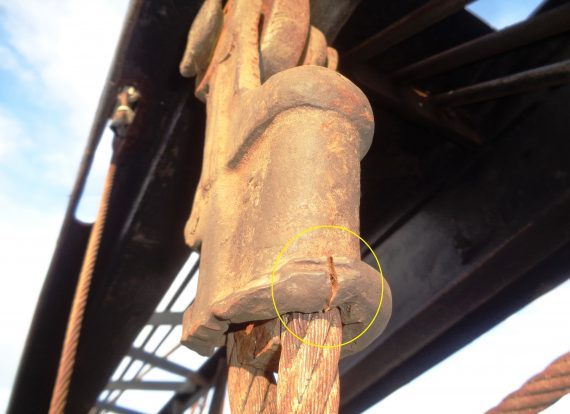

Cuneo asimmetrico fissaggio fune di sollevamento autogru con danneggiamento

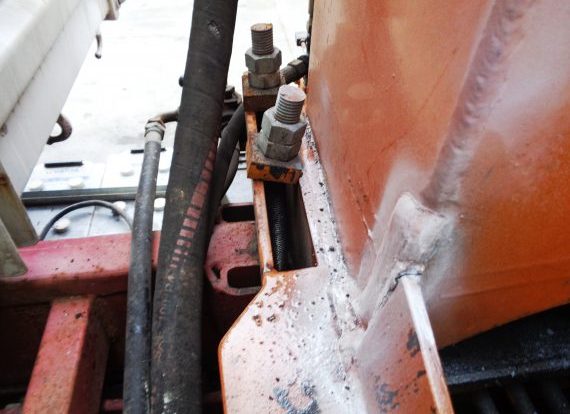

Gru su autocarro - Tirante rotto collegamento colonna a controtelaio + cricca

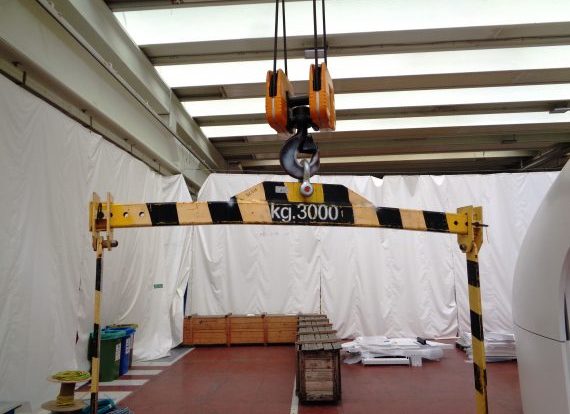

Bilancino di sollevamento deformato

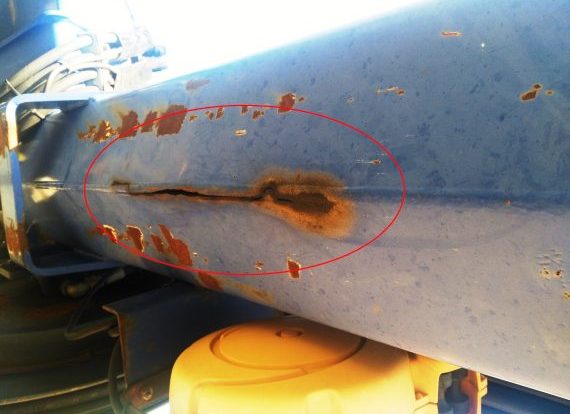

Gravissima crepa sul braccio di una gru su autocarro

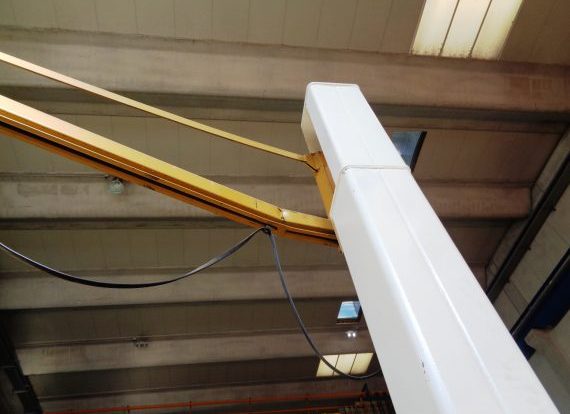

Gru a bandiera colonna con braccio deformato

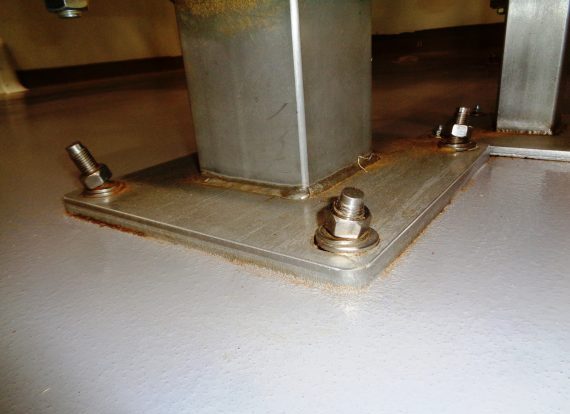

Errato fissaggio di un pilastro in acciaio inox

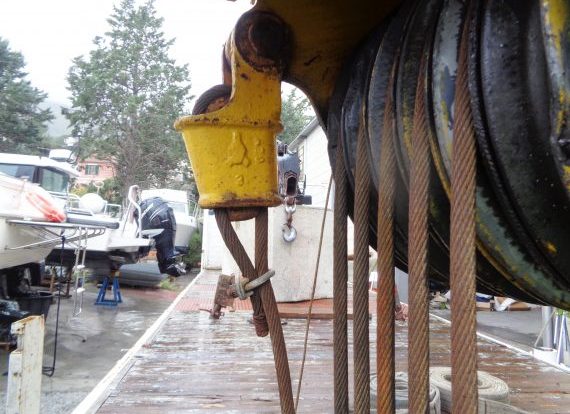

Errato posizionamento morsetto su fune di sollevamento all'uscita del cuneo asimmetrico

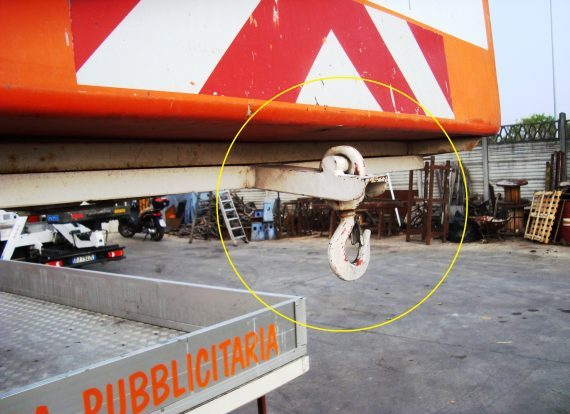

Gancio di sollevamento saldato sotto la struttura del cestello di una PLE autocarrata
